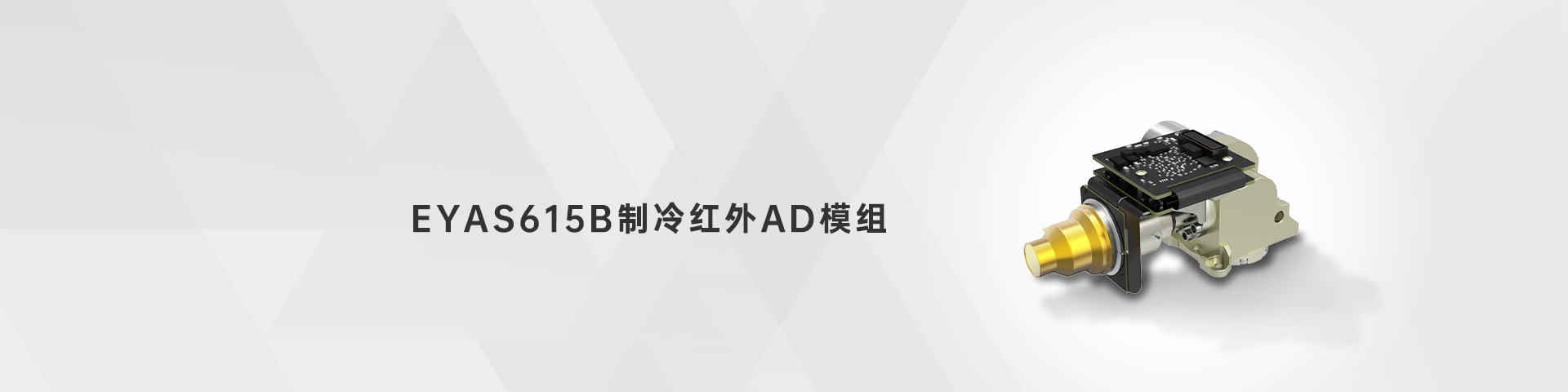

pg电子娱乐平台 EYAS615B制冷红外AD模组

制冷红外探测器开发加速器
EYAS系列制冷红外AD模组提供驱动制冷红外探测器正常工作的电源以及控制时序,并将制冷红外探测器的模拟输出信号转换为数字视频流输出。pg电子娱乐平台 EYAS615B制冷红外AD模组集成了640x512/15μm MWIR制冷红外探测器和RS046制冷机。OEM客户可以方便地对红外探测器进行快速验收测试,实现快速二次开发,缩短基于制冷红外探测器的红外机芯和红外热像仪整机产品的开发周期。

分辨率:640×512

像元尺寸:15μm

响应波段:3.7μm±0.2μm ~ 4.8μm±0.2μm

典型NETD:≤18mK

  • 产品特点
  • 应用场景
  • 技术参数
  • 产品咨询
产品特点

采用高性能制冷红外探测器

• 640x512/15μm MWIR制冷红外探测器
• 典型NETD≤18mK

开发简单,易于集成

• Cameralink接口输出16位raw数据,串口控制
• 集成式结构,尺寸与探测器一致

可捕捉高速运动目标

• 输出帧频1~50Hz可调

应用场景
  • 远距离监控系统
    远距离监控系统
  • 搜索跟踪系统
    搜索跟踪系统
  • 手持侦察系统
    手持侦察系统
  • 飞机视觉增强系统
    飞机视觉增强系统
技术参数
产品型号 pg电子娱乐平台 EYAS615B制冷红外AD模组
性能指标
分辨率 640×512
像元间距 15μm
制冷机 RS046
响应波段 3.7μm±0.2μm ~ 4.8μm±0.2μm
制冷时间(25℃) ≤5.5min
典型NETD ≤18mK
工作模式
帧频 1~50Hz可调
工作模式 快照模式;积分模式ITR/IWR;开窗功能;抗光晕功能
电气特性
标准对外接口 QSH 60芯
数字视频 Cameralink:输出16bit探测器原始数据
外同步 CC1:INT/帧外同步;CC2:MC外同步
通信 Cameralink 串口:TFG+/-,TC+/-;9600bps
电源 1路成像板供电5V,1路制冷机驱动板供电12V
功耗 8W(稳定功耗)
尺寸(mm) 122×88×59
重量 ≤400g
工作温度 -40°C ~ +60°C
振动量级 振动:国军标车载高速运输量级;冲击:半正弦波, 40g 11 ms, 3轴6向各3次
