pg电子官网 红外热成像术语及定义

2022-07-14 14:02:02

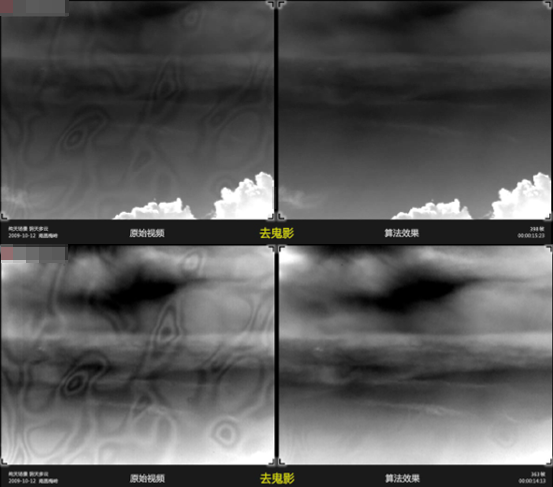

鬼影(Ghost)

鬼影指红外热成像图像中出现的不随目标变化的或明或暗的纹路。它是由于红外探测器的探测元对红外辐射的响应率不均匀造成的。

可以通过现场作两点校正来解决。一般现场校正时,分别对准一个低温目标如干净无云的天空,按指定的补偿键;再对准一个相对高温的目标(可以选择关闭的镜头盖),按另一个补偿键。补偿完毕后,系统会自动根据补偿采集的本底计算校正系数K值进行两点校正,即可消除鬼影。


坏点(Bad Pixels)

坏点指在红外图像中坐标不随目标变化的明暗斑点,是由探测器的单个探测元对红外辐射的响应率过高或过低造成的,也称无效像元,包括过热像元和死像元。像元噪声电压大于平均噪声电压10倍的像元称过热像元(白点),像元响应率小于平均响应率

1/10的像元称死像元(黑点)。 在热像仪的实际使用过程中,可通过设置坏点阈值对坏点进行校正。


非均匀性校正(Non-uniform Calibration)

由于红外探测器制造工艺的局限,红外探测器每个探测元对红外辐射的响应率不同,成像面上会出现上述鬼影和坏点现象,影响热像仪的成像质量。

非均匀性校正是指有效降低探测器的响应率不均匀性(即探测器的固有空间噪声),提高热像仪成像质量的一种技术手段。经过非均匀性校正的热像仪成像画面均匀,鬼影和坏点现象消失(见图5-10),成像效果得到明显改善,可大大提高热像仪的观察能力。高德公司产品在出厂前均经过标准的非均匀性校正。


补偿 (Calibration)

补偿是为了获得非均匀性校正所需的原始数据。用户在热像仪的实际操作过程中,为了得到理想的红外图像,建议在刚开机时或长时间工作的过程中,对热像仪进行补偿操作。补偿目标可以根据现场环境和目标特性选择不同的但温度均匀的物体,这个物体可以是干净无云的天空、热像仪的内置快门、或者关闭的镜头盖等。


本底图像

补偿时所获得的均匀目标图像称本底图像。本底图像是热像仪计算校正系数K值所需要的原始数据。


SDRAM 和 FLASH

红外热像仪 进行补偿时采集的本底图像、非均匀性校正生成的校正系数、坏点校正数据以及机器正常运行所需要的一些控制参数等,所有这些数据均保存在机器内部的记忆存贮器FLASH中。热像仪在开机后自动将FLASH中的数据调入机器内存SDRAM, SDRAM中装载的数据在热像仪关机后自动消失。
