pg电子官网 红外热成像组件——处理电路

2022-04-25 09:55:07

红外探测器 实现光电转换后,从探测器输出电信号,直接送到显示器,都是由电子读出处理电路来实现的。

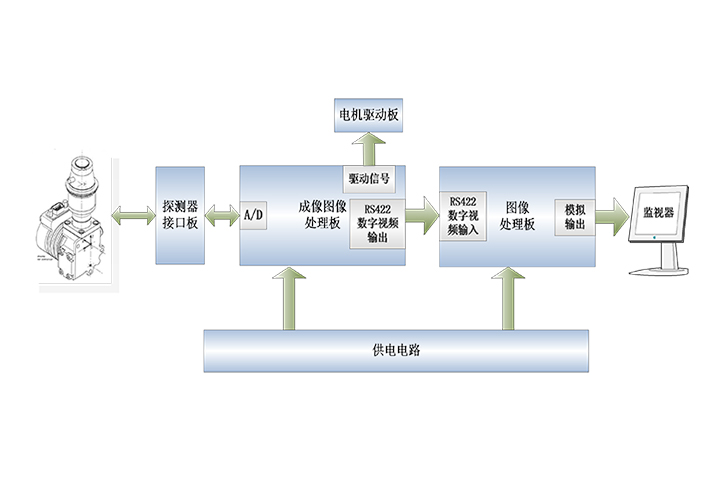

红外热像仪 的硬件电路包括以下几个部分:

  • 供电电路部分

  • 探测器接口电路部分

  • 成像电路部分

  • 图像处理电路部分

  • 数据输出及显示部分


电路主要功能:

  • 前置放大

  • 偏置电路

  • 采样读出电路

  • 线性变换和校正处理,非均匀校正

  • A/D转换

  • 行同步信号与帧同步信号

  • 自动增益与亮度、灰度调节和控制接口电路等

  • 驱动电路、分时电路、电源电路等

  • 多路传输
