pg电子娱乐平台 红外热像仪中红外镜头的选择

2022-04-20 09:13:43

pg电子娱乐平台 红外热像仪中红外镜头的选择:

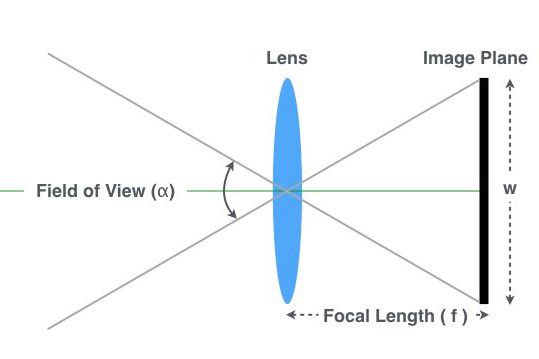

1、根据识别距离或其它要求确定视场角或焦距

在探测器确定的情况下,视场角和焦距成反比关系,两者相互矛盾。而很多客户都希望系统的视场角越大越好(观察范围越大越好),而焦距也越长越好(分辨率越高越好),这是矛盾的。




2、根据探测距离、结构尺寸来确定入瞳直径(F数)

由于目前很多产品对尺寸都有一定的限制,而这些限制就很有可能直接决定了系统透镜的直径,从而决定了系统的F数。而客户又有探测距离和NETD的要求,希望系统的F数能尽量的小些,探测距离更远一些。这又是一个相互矛盾的地方。


3、接口型式

目前热像仪的红外镜头与整机常用的连接方式有螺纹连接和法兰连接;其中法兰连接时,容易密封;而用螺纹连接,相对来说密封要困难一些。


4、探测器匹配

探测器 本身没有F数的限制,如果F数大于1.2以上,效果就会较差;当然F数越小,灵敏度会越好,NETD也会越小,但是跟着入瞳直径就会增大,透镜直径也跟着直线上升,成本就会立马增高。除此之外,当F数过小时,光线在探测器的锥角过大,其在探测器保护玻璃上的通光孔径已经大于保护玻璃的直径时,其大于之后的光线就会被拦截,F再小也就没有任何意义。故一般来说,非制冷探测器F数一般选择在0.7~1.2之间。
