pg电子官方网站 不可见成像:热像仪和长波红外 (LWIR)

2022-02-09 09:22:06

今天我们将研究长波红外 (LWIR) 光谱范围,这是热像仪的功能范围。无论您是有兴趣为项目、商业应用构建自己的机器视觉系统,还是只是想了解更多有关机器视觉的不可见成像的信息,我们希望您喜欢它!


红外光谱

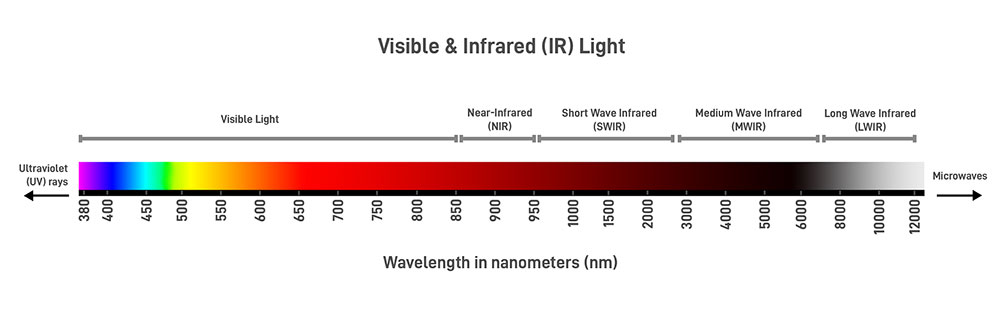

回顾一下我们之前提过的内容,IR(红外)光是指电磁 (EM) 光谱的不可见范围,其波长比可见光更长。

pg电子官方网站 不可见成像:热像仪和长波红外 (LWIR)

在现代 SWIR(短波红外)相机中看到的红外传感器能够捕捉短波红外光,这可以突出材料内部和材料之间的差异,否则肉眼或传统机器视觉相机无法看到这些差异.


长波红外 (LWIR) 是指 6,500nm-12,000nm 之间的特定红外光范围。在这个光谱范围内,由于波长远大于可见光和 SWIR 光,因此最好将红外线视为热能而不是不可见光。这将我们带到了热成像领域。


热成像

热能和可见光都构成了不同范围的电磁光谱,但是可以检测到可见光的相机将无法检测到热能,反之亦然。热像仪捕获红外能量并使用此数据显示数字图像。

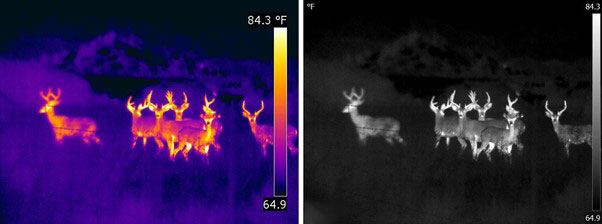

可以非常精确地测量红外摄像机感应到的热量,从而实现多种应用。热像仪可以检测到热量的微小差异——小至 0.01°C——并将它们显示为灰色阴影或不同的调色板。


pg电子官方网站 不可见成像:热像仪和长波红外 (LWIR)


热像仪传感器

热像仪中的传感器真正将其与标准机器视觉相机区分开来。

该传感器可以有多种像素配置,从 80x60 到 1280x1024 像素或更高。这是相机的分辨率。

与标准机器视觉传感器相比,这些分辨率较低的原因是,如前所述,LWIR 能量的波长比可见光大得多。

这意味着每个物理传感器元件都需要比其标准可见光检测对应物大得多。这导致热像仪通常具有比相同机械尺寸的可见传感器低得多的分辨率或更少的像素。


热分布

我们周围的一切都散发出热能,并伴随着它自己的热特征。即使并排放置的两个物体在热特征上甚至有细微差别,热传感器也能够区分它们,而不管光照条件如何。这意味着热像仪可以在完全黑暗或烟雾弥漫的环境中看到。


热成像应用

热像仪现在用于广泛的应用。我们为那些希望监控的人提供热像仪:

  • 食品饮料包装密封检测

  • 工业自动化中的温度

  • 发动机或马达过热

  • 废物管理场所的火灾

  • 自动驾驶汽车的自动制动

  • 健康检查中体温升高
